5.5kw glazen tegelvormmachine, High Speed Roof Tile Manufacturing Machine

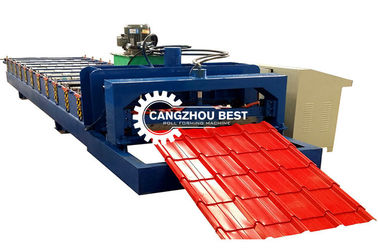

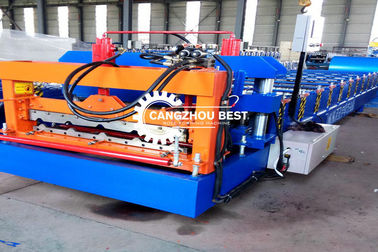

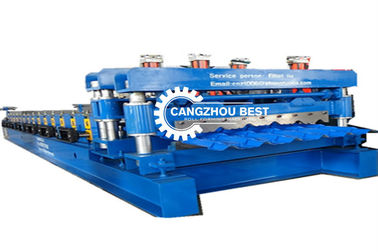

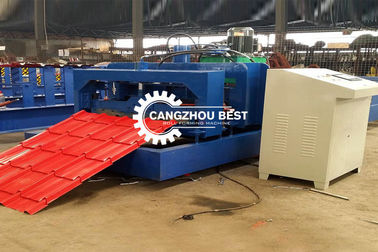

machinebeeld
Een snelle detail
1- geschikt voor verwerking: kleurstaalplaat
2Breedte van de plaat: 914 mm
3Rollers: 18 rijen
4Afmetingen: 9,4*1,55*1,91 m
5Vermogen: 4+4kw
6.Dikte van de plaat:0.3-0.7 mm
7.Diameter van de rol: Φ70 mm
8Gewicht: ongeveer 5 ton.
9Spanning: 380V 50Hz 3fasen
10.Hydraulisch: 40#
11Bewerkingsnauwkeurigheid: binnen 1,00 mm
12Beheersysteem: PLC-besturing
Specificatie
| - Nee, niet echt. |
|
| 1 |
De aandrijvingsmotor |
5.5 kw |
| 2 |
Materiaal van de spoel |
gekleurde plaat |
| 3 |
Gewicht van de machine |
4 ton |
| 4 |
Spanning |
380 V 50 Hz driefasen |
| 5 |
Dikte van het vel |
0.3 - 0,6 mm
|
1De oliepomp kan niet starten, handleiding kan niet werken:
(1) De nullijn is niet vast. De voltmeter toont meer dan 200V normaal, en meer dan 200V is een nullijnfout.
(2) De noodstopknop is vergrendeld.
2. De oliepomp kan worden gestart en kan niet handmatig worden bediend: de handknop auto is niet in de handstand of is beschadigd.
3Handmatig normaal, maar niet automatisch:
(1) De automatische handknop is niet in de automatische positie of is beschadigd.
(2) Het mes wordt niet omgedraaid bij de bovengrens of bij de bovengrens en de ondergrens.
(3) De vorm wordt niet omgedraaid bij de bovengrens of de bovengrens en de ondergrens.
(4) Fout bij het instellen van gegevens.
4Het mes blijft omhoog gaan en de pomp is geblokkeerd.
(1) De bovengrens is onjuist ingesteld of de schakelaar is beschadigd. .
(2) K1 en K2 worden omgekeerd.
(3) De magnetoventil zit vast. Zet de oliepomp uit en druk op het mes om het mes af te snijden. Wanneer u het geluid van klik hoort, zet u de pomp aan en tilt u het mes naar de bovenste grenspositie.
5Het mes blijft naar beneden bewegen en houdt de pomp vast:
(1) De ondergrens is niet goed ingesteld of de schakelaar is beschadigd.
(2) De magnetoventil zit vast. Sluit de oliepomp af en druk op het mes om het mes af te snijden.
6De mal blijft omhoog gaan en houdt de oliepomp vast:
(1) De bovengrens is onjuist ingesteld of de schakelaar is beschadigd.
(2) K3 en K4 omgekeerd.
(3) Het elektroventil zit vast. Sluit de oliepomp af en druk op de hef- en drukvorm.zet de pomp aan om de mal naar de bovenste grenspositie te tillen.
7De mal blijft naar beneden gaan en houdt de pomp vast:
(1) De ondergrens is niet goed ingesteld of de schakelaar is beschadigd.
(2) K3 en K4 omgekeerd.
(3) De magnetoventil zit vast. Sluit de oliepomp af en druk op de drukverhoger. Als u het geluid van klik hoort, zet u de pomp aan en tilt u het mes naar de bovenste grenspositie.
| - Nee, dat is niet waar. |
Hoofdparameter van de glazen tegel rollenvormende machine |
| 1 |
geschikt voor verwerking |
Kleurplaten van staal |
| 2 |
Breedte van de plaat |
1250 mm |
| 3 |
met een breedte van niet meer dan 15 mm |
15 rijen |
| 4 |
Afmetingen |
8200*1550*1510 mm |
| 5 |
Kracht |
4+4kw |
| 6 |
rollend materiaal |
45# staal ((op het oppervlak gechroomd) |
| 6 |
Dikte van de plaat |
0.3-0.6 mm |
| 7 |
Productiviteit |
4 m/min |
| 8 |
Diameter van de rol |
Φ70 mm |
| 9 |
Spanning |
380 V 50 Hz driefasen |
| 10 |
Materiaal van de snijplaat |
Cr12 |
| 11 |
Hydraulische |
40# |
| 12 |
Bewerkingsnauwkeurigheid |
Binnen 1,00 mm |
| 13 |
Controlesysteem |
PLC-besturing
|
