Productdetails:
|
Naverkoopservice: | Ingenieurs beschikbaar om machines in het buitenland te onderhouden | Garantie: | 1 jaar |
---|---|---|---|
Gewicht: | 15 t | Spanning: | 380V.50HZ.3Phase |
Afmeting ((L*W*H): | 14800*1050*1500 mm | Voorwaarde: | Nieuw |
Markeren: | 30kw wegvangrail die machine vormen,de machine van de de wegvangrail van de snelwegomheining,15m/min wegvangrail die machine vormen |

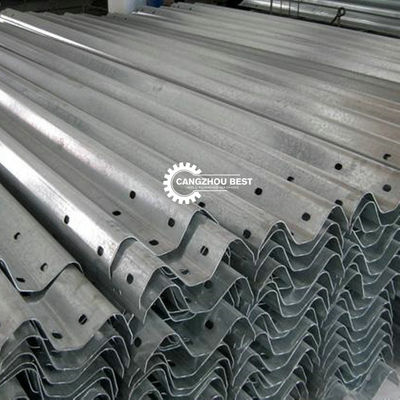

Specificaties van de rollenvormende machine voor het vormen van stalen W-balken:
|
1Decoiler
Met twee conische elektrische bulgeklemmen en een draagvermogen van 8 ton. De binnendiameter van het rolmateriaal is ongeveer 500 tot 600 mm, de maximale diameter van de stalen spoel is 1800 mm.Klemmotorvermogen is 2.2kw met 4-polige normale motor.5.
2.Nivellering Machine
Wallboard zeven-roller leveler met twee-rol pinch en vijf-rol leveling.Inlaatpoort voor voedingsinvoer voorzien van nip rollen.
Materiaal: 40Cr, hardheid bij afdoening: HRC48°~52°, motorvermogen:7.5kw, 6-polige normale motor, ZQ350 snelheidsreducer, snelheidsverhouding: 20:49, φ200 arresterrem.
3- Een slagmachine.
Een set van twee golven beveiligingsrail platen perforeren snijdood, een set van twee golven beveiligingsrail platen, een set van twee golven beveiligingsrail platen, een set van twee golven beveiligingsrail platen, een set van twee golven beveiligingsrail platen, een set van twee golven beveiligingsrail platen, een set van twee golven beveiligingsrail platen, een set van twee golven beveiligingsrail platen, een set van twee golven beveiligingsrailplaten, een set van twee golven beveiligingsrailplaten, een set van twee golven beveiligingsrailplaten, een set van twee golven beveiligingsrailplaten, een set van twee golven beveiligingsrailplaten, een set van vier golven beveiligingsrailplaten, een set van twee golven beveiligingsrailplaten, een set van vier golven beveiligingsrailplaten, een set van vier golven beveiligingsrailplaten, een set van vier golven beveiligingsrailontwerpen en verwerken hoofdzakelijk op basis van ontwerptekeningen van gebruikers. Het materiaal van de vorminzet en de zuigerchip is Cr12MoV legeringsstaal. De punchmachine voor en na is voorzien van een verstelbare gidsrol. (gidsrolmateriaal: Cr12MoV, hardheid:HRC58o tot en met 60o), is het ook uitgerust met een set reservelem en zuigerchip.
4Mechanisme voor snelle voeding van materiaal
Het heeft twee paren voeders en vereist dat er twee één worden.
automatisch knippen, motorvermogen:2.2 kw, ZQ250 snelheidsreducer, handomdraaiend comprimeren
5Foto-elektrische lengtemeter
aantal: twee paren, snijlengte: 4320 mm, lengte nauwkeurigheid < ± 3,0 mm

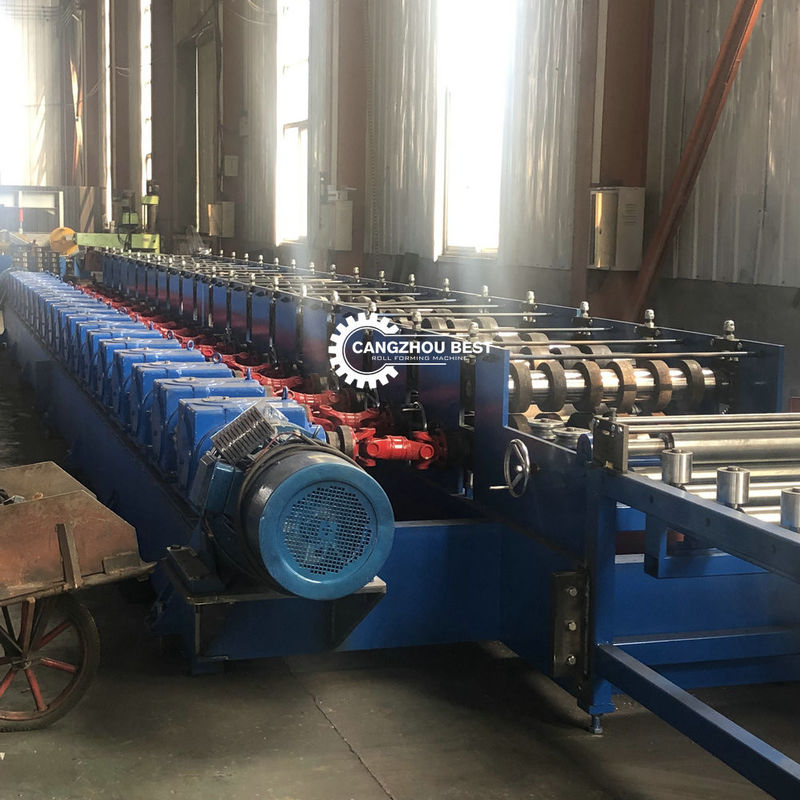

6Hoofdvormmachine
Deze eenheid omvat 11 gietprocessen met een onafhankelijke open boogstructuur.
De mechanische spreidingsbreedte: 550 mm.
Archemateriaal: HT200, gehard.
De column heeft een doorsnede van 80 x 70, met voldoende sterkte en een betrouwbare kwaliteitsborging.
Roldiameter van verticale geleidingsrol: 80
Materiaal: 40Cr staal, getemperd en gehard.
Lagertype: vast oppervlak 7216, reglement 32216, elk heeft 4.
Nummer van de tweeassige versnellingsbak: 1
Nummer van de versnellingsbak met één as: 9
Bevelmodulus: M=9
Materiaal van de versnellingsbak: HT200.
Hostvermogen: 45 kW r, elektromagnetische snelheidsregeling,
Verminder van snelheid: ZQ650
Snelheidsverhouding: 48.57
Gebruik 1 inch dubbelketen aandrijving tussen de versnellingsbak; universele versnellingsas tussen de rollenschachten en het universele versnellingsastype is 140-275. Gebruik 1.5 inch dubbele keten aandrijving tussen de snelheidsreducer.
7Vorming van schimmel
Een set van twee golfschermplaten die rollen vormen, ontworpen en verwerkt volgens de nationale norm.
8.materiaal Ontvangend Platform
Roller type materiaal ontvangststation, 5m lang, 6# van staal gelast.
9.Bestuurssysteem
Een gemeenschappelijk besturingssysteem dat de harmonie van de verschillende delen van de gehele productielijn handmatig en automatisch kan regelen.
10.Andere
De apparatuur heeft een totaal vermogen van 78,9 kW, met een lengte van 30000 mm * 4000 mm * breedte. De maximale rollinghoogte is 85 mm, de maximale rollingdikte is 4,0 mm en de maximale rollingssnelheid is 3 ~ 12 m / min.De bouwmaterialen van de zetel van de lasmachine moeten aan de voorschriften voldoen:De apparatuur moet na het reinigen van roest eerst volledig worden bekleed met een speciale roestvrije verf van staal.en vervolgens bekleed met hoogwaardige bovenkleuringHet draaiende onderdeel moet worden verdeeld in waarschuwingskleuren.
Decoiler van 5 ton
Diameter: 460-520 mm uitbreiding.
Uitbreiding: handmatig
Capaciteit: 3000 kg per mandrel
Maximale spoelbreedte: 500 mm

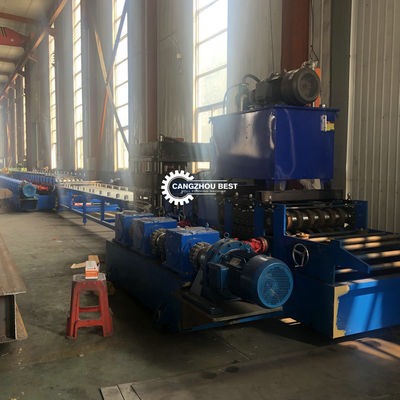

Stoten
met behulp van hydraulisch perforeren
Oliecilinderdiameter: 180 mm
werkdruk: 30 mPa
Vormmateriaal: Cr12Mov, getemperd 58°-62°
hydraulisch vermogen:7.5 kW
Grootte: 1,5 m lang* 1,1 m breed* 1,2 m hoog
Snijden
hydraulisch snijden
materiaal van het mes: Cr12, 58°-62° gedoofd
Oliecilinderdiameter:250 mm
werkdruk: 60mpa
werkweg: 80 mm
Stelselsysteem van de bedieningskist
Stroomvoorziening: 380 V, 50 Hz, driefasig (op verzoek aangepast)
automatische lengte- en kwantiteitsmeting;
Langte en hoeveelheid door PLC gecontroleerd
De onnauwkeurigheid van de lengte kan gemakkelijk worden aangepast.
Besturingspaneel: knopschakelaar en touchscreen
De taal op het touchscreen: Engels en Chinees
Lange eenheid: millimeter (opgeschakeld op het bedieningspaneel)
Uitzetten van tafels
Het neemt gelast staal en ondersteunde rol om de producten over te brengen.
Grootte: 4000*1350*1000 mm
Voor het laden naar de container, zullen we eerst de machine te controleren
Ten tweede, maken wat bescherming op de machine, zoals, zullen we de spoel op de roller en as, in het geval van de roller en shast kreeg corrosie en roestig tijdens lange levertijd
Ten derde maken we het plastic pakket op de gemakkelijk beschadigde onderdelen en bevestigen we alle onderdelen in de container door het stalen draadtouw en zorgen we ervoor dat de machine niet beschadigd raakt bij schudden op zee.
Eindelijk nemen we foto's voor de klant bij het laden in de container.
