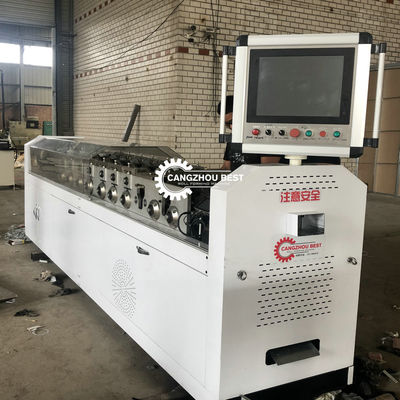

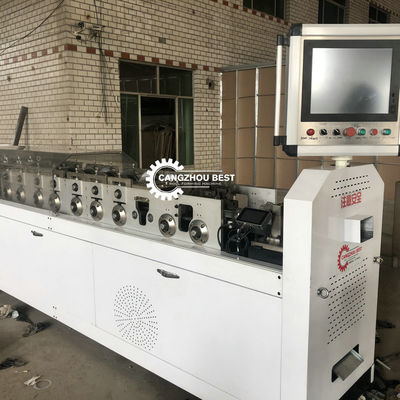

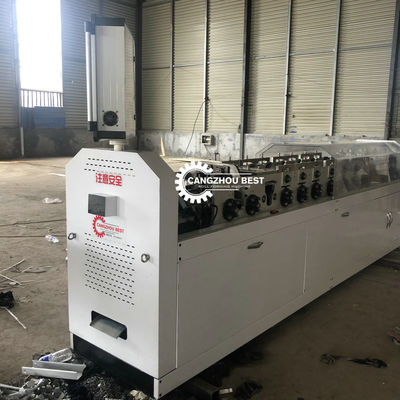

C89 140 Lichtgewicht stalen frame villa CAD rolvormmachine voor de bouw
1.Belangrijkste specificaties:
Afmeting 89*41mm
Dikte 0,6-1,2 mm (G300-G550 gegalvaniseerde spoelen en Aluzink)
Voedingsbreedte 182mm
Standaard productiesnelheid 300-700m/u
Maximale productiesnelheid 1500 m/u
Hoofdmotor 7,5 kW
Stroomleverancier 380V 50Hz 3 fasen of volgens uw verzoek
Hydraulisch station 5,5 kW
Capaciteit hydraulische tank: 100L
Hydraulische koeling: Ventilatorkoeling
Hydraulische druk: computer ingesteld
Frame- en stansmatrijzen: Schroefgat, afschuining, sleufgat, flenssnede, pijpgat, ophanging, snijden
Tolerantie: +- 0,5 mm
Inkjetprinter: EC-JET
Machinegrootte: 4900*1000*1500mm
Gewicht: 5000kg
Kleur: volgens uw verzoek
De-colier: lager 2 ton, automatische decoiler
VERTEX BD-huisontwerpsoftware
1. De wand-, vloer- en dakconstructie worden automatisch geproduceerd, waardoor u tijd bespaart bij het ontwerpen.
2. Automatisch 3D-vormen, garandeert 100% nauwkeurigheid.
3. Met de analyseprojectfunctie kan de software het draagvermogen berekenen.
4. Maak een 3D-frameworkkaart en 3D-decoratieweergave.
5. Het gehele gebouwframe kan worden omgezet in een onafhankelijke eenheidstekening.
6. Bereken de materiaallijst, inclusief het benodigde staal, platen, thermisch isolatiemateriaal, deuren en ramen, schroeven en
ander bijpassend materiaal.
7. Maak de verwerkte gegevens aan, inclusief het gemarkeerde werkstuk, en koppel deze aan de apparatuur.
8. Softwareonderhouds- en trainingskosten.
9. Onderhouds- en ondersteuningskosten bedragen USD 2200,00/jaar. Het is voor software-updates en optioneel.
Beschrijving voor uitrusting
1). Automatische verticale enkelvoudige kop-afwikkelaar: 1 set
a.Met behulp van handvast ontwerp, spoel-ID: 460 mm-520 mm, spoel-OD: 1400 mm, belasting: 2000 kg
b.Frequentieconversie automatisch afwikkelen
c.Vermogen: 2,2 kW
2). Frame: Met behulp van stalen plaatlassen, de algehele gloeibehandeling tot spanningsbehandeling, om langdurig gebruik zonder vervorming te garanderen; en
Bewerking in een CNC-bewerkingscentrum om de maatnauwkeurigheid te garanderen.
3). Boog: De hoofdboog is een doosstructuur, de doos is een CNC-bewerkingscentrum, de hulpboog is een onafhankelijke structuur.
4). Walsvorm: Cr12mov-matrijzenstaal, na vacuümgehard HRC60-62 ° om het gat en het uiteinde van het vlak te verfijnen, CNC-draaibank
afwerking van het roloppervlak.
5). Hoofdas: Materiaal voor 40Cr gereedschapsstaal, hittebehandeling door afschrikken en ontlaten, externe slijpafwerking
6). Aandrijfsysteem: Servomotor en reductiekoppeling, tussen het wiel met nauwkeurige harde tandwielolie-onderdompeling, om
Zorg ervoor dat het product langdurig gebruikt kan worden zonder dat het slijt.
7). Hydraulisch systeem
a. Energieopslagstructuur, energiebesparing en milieubescherming
b. Hydraulische componenten: Duitsland Bosch Rexroth-producten
8). Stansvorm
Het materiaal van het matrijsmodel is S45C gereedschapsstaal, de matrijsinzet is van D2 of SKD11 hoogwaardig staal, de matrijsdelen zijn van Japanse rijst.
producten.
9). Elektrische onderdelen
a.Originele geïmporteerde bewegingscontroller en PLC
b. Internationale eersteklas merk laagspanningscomponenten
10). CNC-inkjetprinter
a. Configuratie van een industriële hoogwaardige oplosmiddelgebaseerde elektronische inkjetprinter, met duidelijke en solide schrijfeigenschappen, eenvoudig te gebruiken
installeren
b. Algemene inkten op basis van oplosmiddelen, gemakkelijk te kopen en zuinig in gebruik
c. Automatisch afdrukken die automatisch door de ontwerpsoftware worden gegenereerd, zonder menselijke tussenkomst
d.By Frame Mac LGS maker productiecontrolesysteem kan alle aanvullende informatie toevoegen, zoals bedrijfsnaam, logo, websites en dergelijke
op.
3.Inkjet printer
1. De tekst op de letters is duidelijk en duidelijk en de printer is eenvoudig te bedienen.
2. Afdrukken worden automatisch gegenereerd door de ontwerpsoftware, zonder menselijke tussenkomst
3. Met ons systeem kan de klant aanvullende informatie toevoegen, zoals de bedrijfsnaam, het logo, websites, enz.
4.Het standaardpakket bevat:
Het standaardpakket bevat:
1) Architectonisch ontwerp
*Volledige architectonische tekeningen
*3D-browser met meubels en accessoires
*Hulpmiddelen voor het maken van presenteerbare modellen (bijv. boeiboorden, boeiboorden, raam- en deurlijsten, dakgoten...)
2) 3D-modellering en 2D-tekenen
3) DWG, DXF, 3DS, IGES en SAT-interfaces
4) Archiveringshulpmiddelen
5) Open GL-rendering
6) Materiaaldatabase
7) Wand-, vloer- en dakpanelen en dakspanten
* Automatische paneeltekeningen
* Automatische tekeningen van spantenconstructies
* Automatische tekeningen van balken en spanten
8) Materiaallijst, zaaglijsten
9) Ondersteuning en onderhoud in het eerste jaar
Aanvullende modules:
- Vertex standaard XML NC-interface
- Vertex-spantontwerpmodule (AS/NZS-normen)
- Vertex 3D PDF-export
5. Inpakken
- 1. Naakt, met waterdichte doek en opberghout. Geïmporteerd computergestuurd systeem verpakt met waterdichte doek en karton.
- 2. Deze productielijn wordt 18 maanden lang gratis onderhouden. Wanneer de machine in China wordt gebruikt, installeren en debuggen wij de machine gratis. Als de machine in het buitenland wordt gebruikt, sturen wij een professionele technicus om de machine te debuggen. Kopers moeten alle kosten betalen voor technici die naar het buitenland reizen.
- 3. Alle onderdelen in de rolvormmachine zijn kosteloos te onderhouden gedurende de gehele levensduur. Als binnen 18 maanden ons bedrijf de kosten draagt voor het vervangen van het kapotte onderdeel, zoals de kosten voor nieuwe onderdelen en de spoedkosten, zijn wij ook verantwoordelijk voor het onderhoud van de kapotte onderdelen. Als er meer dan 18 maanden verstreken zijn, zijn wij ook verantwoordelijk voor het onderhoud van de kapotte onderdelen, maar voor het verzenden van nieuwe onderdelen moet de koper de spoedkosten dragen.
- 4. Wanneer u de rolvormmachine verzendt, sturen wij u ook een set cd's en specificaties (Chinees en Engels) met de machine mee. Zij kunnen u leren hoe u de machines moet bedienen.
Wij kunnen ontwerpen volgens uw verschillende vereisten, laat het mij weten:
(1)Welk uiteindelijke profiel en type wilt u precies produceren?
(2)Welk type decoiler zou u verkiezen, handmatig of volledig automatisch?
(3)Geschikt materiaal, staal of aluminium, spoelbreedte en -dikte.
En dan bieden wij u de beste prijs met topproducten en service! Aarzel niet en neem contact met ons op!
Waarom voor ons kiezen?
| *Wij leverenalle technische ondersteuning, zoals ingenieurs, tekeningen en instructiehandleidingen. |
| *WijStuur één of meer ingenieurs naar de klant om alle machines te installeren en af te stellen |
| *Koperkunnen ook werknemers naar onze werkplaats sturen om te leren hoe zelichte kielstalen tegelvormmachine |
| *Leveringformulegidsdienst en aankoop van basisgrondstoffen. |
| *Wijkan een turnkey project voor u opleveren. |
| *Wijhebben een goede reputatie bij onze klanten, zowel in binnen- als buitenland. |

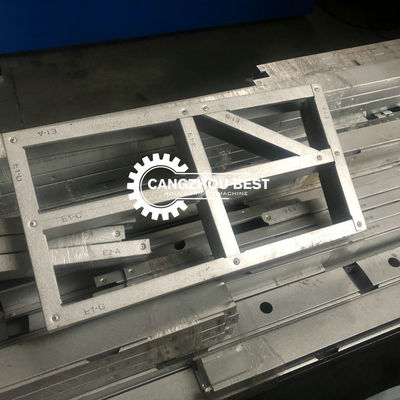

6. Foto's: (de hele huisstructuur wordt door één machine geproduceerd)
