Multi Size C U G Drieprofielen Drywall Plafond Panel Roll Forming Machine

Multi Size C U G Drie Profielen Gipsplaten Plafondpaneel Rolvormmachine

Machinecomponenten en specificaties

3 Ton Elektrische Afroller

1. Max. gewicht: 2 TON
2. Binnendiameter van de spoel: 460-560mm
3. Stalen plaat en C-balk gelast
4. Functie: De afroller wordt gebruikt om de spoelen vast te houden en af te rollen. Deze handmatige afroller is niet aangedreven. U moet de afrolmandrel handmatig aanpassen om de spoel op spanning te brengen

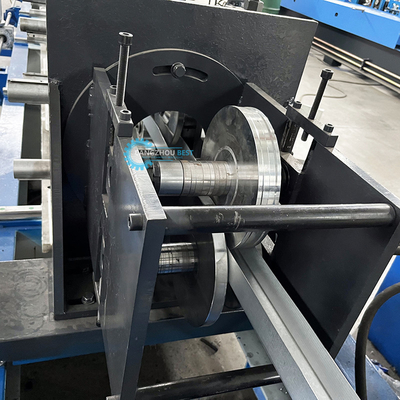

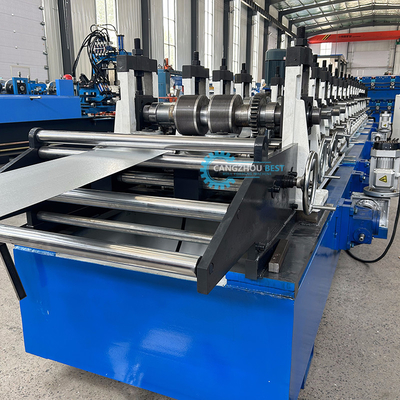

Voedings- en geleidingsapparaat van Stud- en Trackmachine

1. Breedtebereik: 200-300mm
2. Voedingstype: Handmatige voeding
3. Geleidingstype: Handmatige aanpassing
4. Functie van geleiding: Vermijd de afwijking van het materiaal

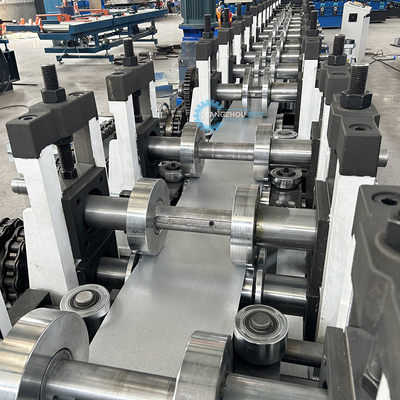

Metalen Stud- en Track Rolvormmachine

1. Machinestructuur: De hoofdbasis gebruikt C-balk gelast, monteer de aangedreven motor in de machine, de molenstructuur gebruikt de hele plaat gelast, het onderste lagerblok monteert direct in de stalen plaat, wat hetzelfde is als het Taiwan-ontwerp
2. Vormsnelheid: 12-15m/min
3. Machine Spanning en Frequentie: 415V, 50Hz, 3-fase
4. Materiaal van Rollen: GCR15, CNC-bewerking, HRC58-62, verchroomd 0,05 mm dikte
5. Vormstappen: 18
6. Materiaal van As: ASTM1045, draaiproces en polijst de buitendiameter
7. Diameter van de as: 60mm
8. Materiaal van Afstandhouders: ASTM1045, wanddikte: 8mm, verchroomd en hardheidsbehandeling.
9. Aangedreven Motor: Chinees Guomao Merk, 5.5KW
10. Transmissie: Door tandwielen
11. Machine Zijwandpaneel: 18mm

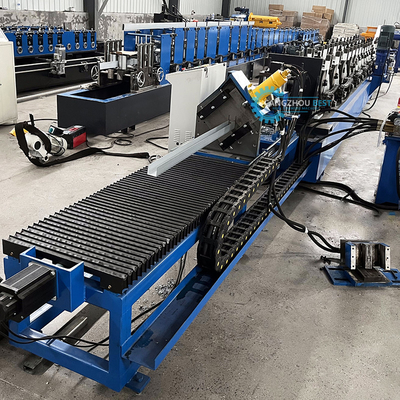

Hydraulisch Snijapparaat

1. Snijtype: Hydraulisch snijden, rolvormdeel stopt bij het snijden
2. Hydraulische Motorvermogen: 4KW
3. Hydraulische Werkdruk: 12-16Mpa
4. Materiaal van Snijmes: Cr12 met warmtebehandeling
5. Lengtemeting: Automatische encoder (Omron Merk) lengtemeting
6. Lengtetolerantie: ±1.0mm

Besturingssysteem voor Metalen Stud- en Trackmachine

1. Besturingssysteemtaal: Engels en Chinees (Als u een andere taal nodig heeft, sturen we u de instructies in de Engelse versie, en u vertaalt de instructies in de taal die u gebruikt. Dan stellen we de instructies in uw taal voor u in.)
2. Spanning en Frequentie: 415V, 50Hz, 3-fase
3. Bedieningspaneel: Touchscreen met knopschakelaar
4. Lengte-eenheid: Millimeter (ingeschakeld op het bedieningspaneel)
5. PLC Merk: Panasonic
6. Frequentieomvormer Merk: Yaskawa
7. Encoder Merk: Omron
8. Touchscreen Merk: MCSG
9. We gebruiken een luchtvaartstekker voor het gemakkelijk aansluiten van de draden door klanten.
10. U kunt de snijlengte en -hoeveelheid instellen op het touchscreen. De machine stopt automatisch na voltooiing van het snijprogramma.
