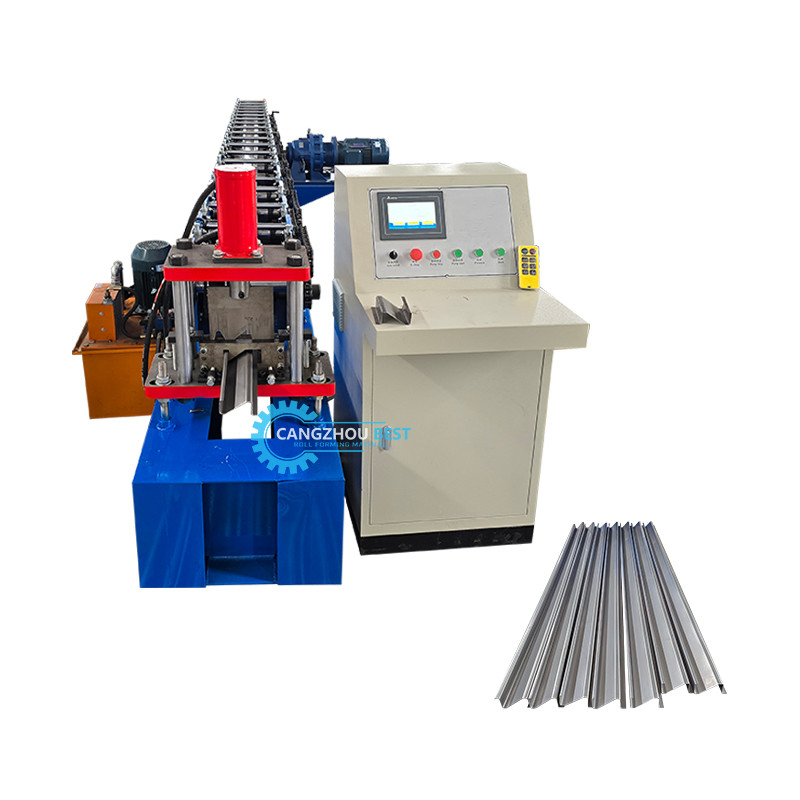

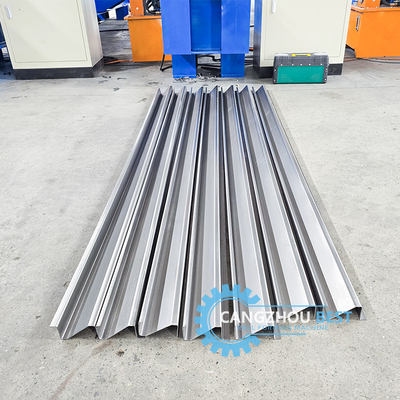

Upright System Op Maat Gemaakte Z-vorm Contactdeel Rolvormmachine

Opstaande Systeem Op Maat Gemaakte Z-vorm Contactdeel Rolvormmachine

Werkstroom
Afroller-----voeding------rolvormen--------snijden----uitvoertafel

Machinecomponenten

14 AFROLLER
(1) Max. Breedte: 500 mm
(2) Binnendiameter: Φ450 – Φ550 mm
(3) Buitendiameter: 1500 mm
(4) Max. Laadcapaciteit: 3000 kg

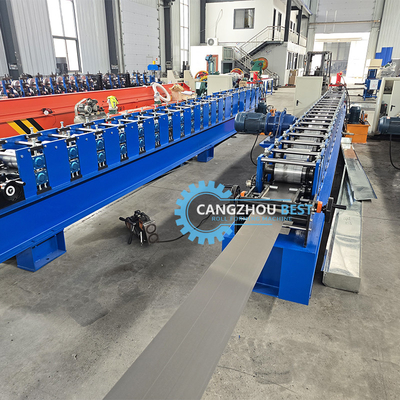

24 ROLVORMMACHINE
(1) Materiaaldikte: 1,2-2,0 mm PPGI en GI

(2) Aantal rolstations: 18 groepen
(3) Materiaal voor rollen: Cr 12 staal gepolijst en gecoat met chroom HRC58-62°
(4) Materiaal voor as: hoogwaardig 45# staal gepolijst en gecoat met chroom HRC58-62°

(5) Diameter van de as: 80 mm

(6) Framepaneel: 20 mm

(7) Onderframe: stalen buis lassen
(8) Motorvermogen: 7,5 kW

(9) Aandrijving: ketting

(10) Snelheid: 8-12 m/min

3 .

AFSNIJAPPARAAT

(1) Materiaal voor afsnijmodule: Cr12 staal na behandeling

(2) Hardheid voor warmtebehandeling: HRC58 – 62°

(3) Afsnijtype: Vliegende snijder, snijden zonder te stoppen

(4) Motor voor hydraulische stand: 3 kW4.

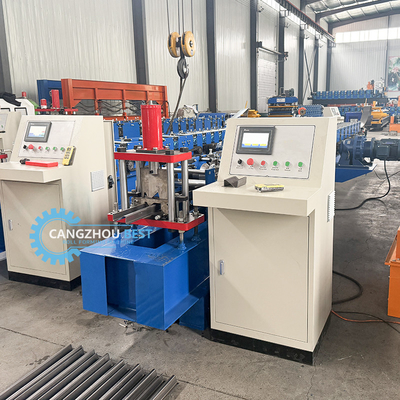

PLC-BESTURINGSKAST
(1) Type: PLC-frequentiecontrolesysteem met touchscreen

(2) PLC-merk: Delta

(3) Encoder merk: Omron

(4) Lengtefout: ±2 mm

(5) Taal: Engels en Chinees

(6) Spanning: 380V/50HZ, 3-fase

(het hangt af van de eisen van de klant)5.HYDRAULISCHE POMP
STATION
(1) Olie type: 46# hydraulische olie

(2) Pompmerk: Chinees merk

(3) Koelventilator

6. PRODUCTIE-ONDERSTEUNINGSTAFEL
(1) Geen type voeding
