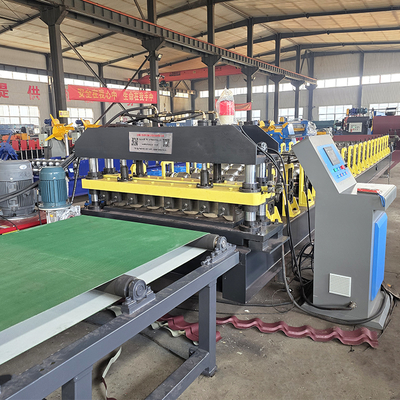

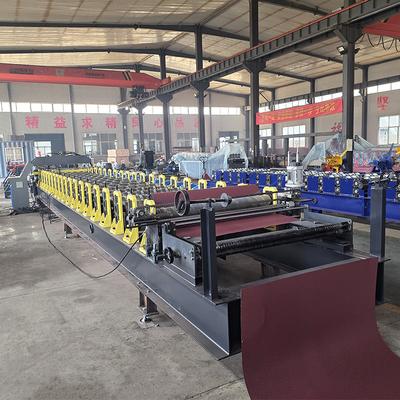

Automatische Kleuren Stalen Dakplaat Stapel Tegel Vormmachine
Productparameters
|
Geschikt materiaal
|
PPGI GI AL
|
|
Spoelbreedte
|
914/925/1000/1200/1220/1250mm als op maat
|
|
Dikte
|
0.3-0.8mm als op maat
|
|
Vermogen
|
380V 50Hz 3-fase als op maat
|
|
Hoofdmotor
|
5.5KW Siemens
|
|
Hydraulische motor
|
4KW Siemens
|
|
Snelheid
|
15-30m/min
|
|
Vormstations
|
12-18 rijen
|
|
Roller materiaal
|
Cr12 staal met vacuüm warmtebehandeling HRC57°-60°
|
|
As materiaal
|
45# staal gehard en getemperd
|
|
As diameter
|
75mm
|
|
Ketting
|
1.2 inch
|
|
Scherm HMI
|
Delta, Touchscreen
|
|
PLC
|
Delta, Siemens
|
|
Verwerkingsprecisie
|
Binnen 1mm
|
|
Afmetingen
|
7.6m×1.5m×1.2m
|
|
Gewicht
|
4.5T
|
Machinelijst:
| Nr. |
Machine |
Aantal |
|
| 1 |
Schroeflader voor Extruder |
1 set |
Hoofd Tegel Extrusielijn
Nok Tegel Vormen
|
| 2 |
Parallelle Twin-Screw Extruder (PVC) |
1 set |
| 3 |
Vacuüm Lader en Droogtrechter |
1 set |
| 4 |
Enkele Schroef Extruder (ASA) |
1 set |
| 5 |
Extrusie Vorm en Verdeler |
1 set |
| 6 |
Kalibratie Vorm en Trimapparaat |
1 set |
| 7 |
Afvoer Eenheid |
1 set |
| 8 |
Snijder |
1 set |
| 9 |
Stapelaar |
1 set |
| 10 |
Nok Tegel Oven |
1 set |
| 11 |
Nok Tegel Vormmachine en Vorm |
1 set |
| 12 |
Schroeflader voor Mixer |
1 set |
Hulpapparatuur |
| 13 |
Mixer Eenheid |
1 set |
| 14 |
Vergruizer |
1 set |
| 15 |
Verpulveraar |
1 set |
Specificaties
1. AFWIKKELAAR
(1) Max. Breedte: 600 mm
(2) Binnendiameter: Φ450 – Φ550 mm
(3) Buitendiameter: 1000 mm
(4) Max. Laadcapaciteit: 5000 kg
2. ROLVORMMACHINE
(1) Materiaaldikte: 0.3-0.8mm PPGI en GI
(2) Aantal rolstations: 14 groepen
(3) Materiaal voor rollen: hoogwaardig 45# staal gepolijst en gecoat met chroom HRC55-60°
(4) Materiaal voor as: hoogwaardig 45# staal gepolijst en gecoat met chroom HRC55-60°
(5) Diameter van de as: 70mm
(6) Frame paneel dikte: 14mm
(7) Onderframe: 36# H-profiel staal
(8) Motorvermogen: 3kw
(9) Aandrijving: 1.0＂ Ketting
(10) Snelheid: 8-12m/min
3. AFSNIJAPPARAAT
(1) Materiaal voor Afsnijmodule: Cr12 staal na behandeling
(2) Hardheid voor Warmtebehandeling: HRC55 – 60°
(3) Afsnijtype: Hydraulisch, Automatisch Afsnijden
(4) Motor voor Hydraulische Stand: 3 kW
4.PLC CONTROLEKAST
(1) Type: PLC Frequentie Controlesysteem met touchscreen
(2) PLC Merk: Delta
(3) Lengtefout: ±2mm
(4) Taal: Engels en Chinees
(5) Spanning: 380v/50HZ, 3-fase
(het hangt af van de klantvereisten)
5. HYDRAULISCHE POMPSTATION
(1) Motorvermogen: 3 kw
(2) Olie type: 46# hydraulische olie
(3) Pomp merk: Chinees merk
(4) Koelventilator
