Productielijn voor metalen vloerplaatbekleding, koudwalsen met hydraulische staalsnijmachine en elektrische rolmachine
Technische specificaties
| Technische items |
Details |
| Grondstof |
Type |
Stalen rollen, gegalvaniseerd, galvalume stalen strips |
| Breedte |
Afhankelijk van het ontwerp van het vloerplaatprofiel |
| Dikte |
0,8-1,2 mm |
| Vloeigrens |
235-345 MPa of speciaal ontworpen voor 550 MPa |

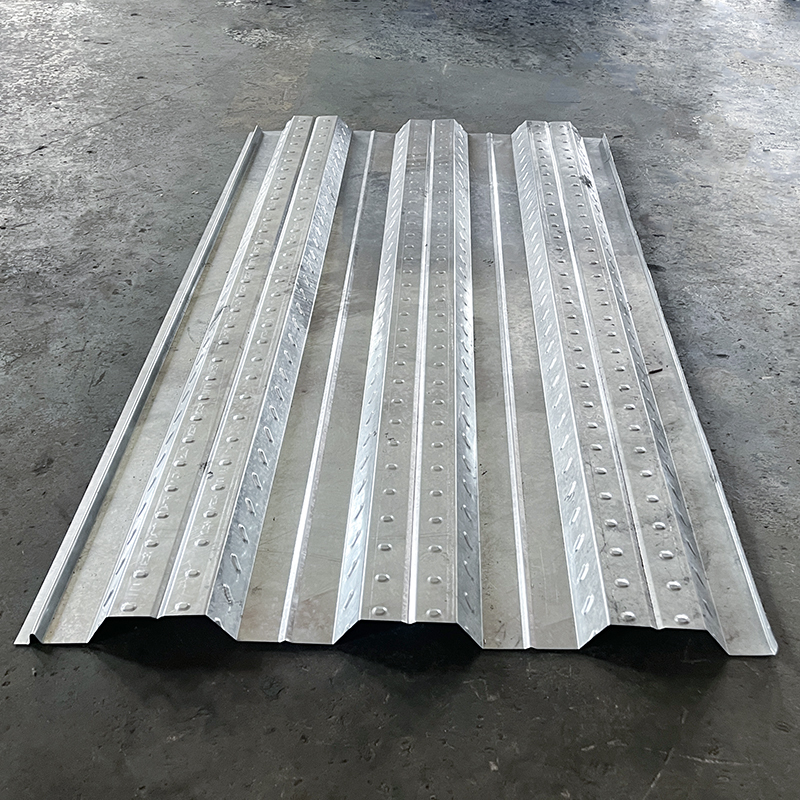

| Afgewerkte rekplaten |
Afmetingen |
Afhankelijk van de profielontwerpen van de vloerplaat |
| Lengte |
Verstelbaar |
| Motorvermogen |
Spanning |
220V/380V/415V/440V |
| Aandrijfmotor |
11 KW x 2 |
| Snijmotor |
5,5 KW |
| Productiesnelheid van de rolvormer |
ongeveer 10-15 meter per minuut |
| Afroller |
Type |
Handmatig of Elektrisch Auto |
| Capaciteit |
3 ton of 5 ton |
| Rolvormstations |
ongeveer 33 sets |
| Diameter rol-as |
82 mm |
| Rollers Materiaal |
Nr. 45 gecoat met chroom |
| Ponsmatrijs |
Cr12 matrijsstaal |
| Snijtype |
Met nagesneden apparaat |
| Elektrisch besturingssysteem |
Mitsubishi PLC, transducer en aanraakscherm |
| Ondersteuningstafels |
2 sets |
| Afmetingen hoofdmachine |
Ongeveer 16 x 1,6 x 1,6 meter |
| Gewicht van de apparatuur |
Ongeveer 16 ton |
Werkproces
Afrollen---Plaatgeleiding---Rolvormen---Snijden---Afgeleverde vloerplaten op tafels

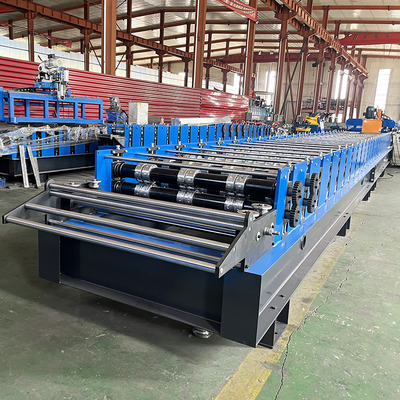

ROLVORMMACHINE
(1) Materiaaldikte: 0,8-1,2 mm
(2) Rollen: 26 groepen
(3) Materiaal voor rollen: 45# staal gepolijst en gecoat met chroom HRC55-60°
(4) Materiaal voor as: hoogwaardig nr. 45 staal na behandeling
(5) Diameter van de as: 90 mm
(6) Dikte framepaneel: 20 mm
(7) Onderframe: 35# H-profielstaal
(8) Motorvermogen: 2*11kw
(9) Aangedreven type: 2.0＂ Ketting
(10) Snelheid: 8-12 m/min

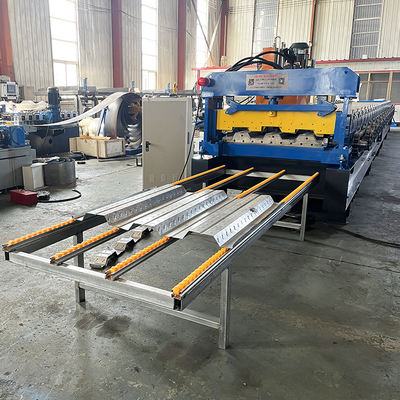

SNIJAPPARAAT
(1) Materiaal voor snijmodule: Cr12 staal na behandeling
(2) Hardheid voor warmtebehandeling: HRC55 – 60°
(3) Snijtype: Hydraulisch, Automatisch snijden
(4) Vermogen: 4kw
ELEKTRONISCH BESTURINGSSYSTEEM
(1) Type: PLC Frequentiebesturingssysteem met aanraakscherm
(2) PLC Merk: Delta
(3) Lengtefout: ±2 mm
(4) Taal: Engels en Chinees
(5) Spanning: 380v/50HZ, 3-fase
(het hangt af van de wensen van de klant)
HYDRAULISCHE POMPSTATION
(1) Motorvermogen: 4 kw
(2) Olie type: 46# hydraulische olie
(3) Pompmerk: Chinees merk
(4) Koelventilator
Installatie en training:
① Als kopers onze fabriek bezoeken en de machine controleren, leren we u hoe u de machine moet installeren en gebruiken, en we trainen ook uw werknemers/technici face to face.
② Zonder bezoek sturen we u een gebruikershandleiding en video om u te leren installeren en bedienen.
③ Als de koper wil dat onze technicus naar uw lokale fabriek gaat, regel dan retourtickets, eten en hotel en een dagelijks salaris van USD200, visumkosten en de nodige dingen.
