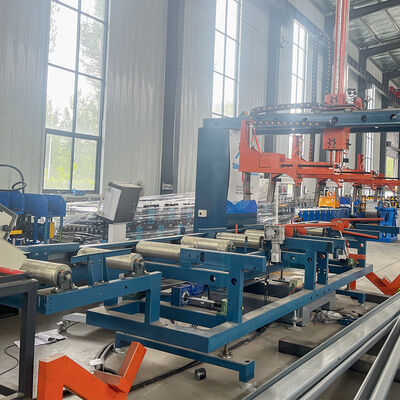

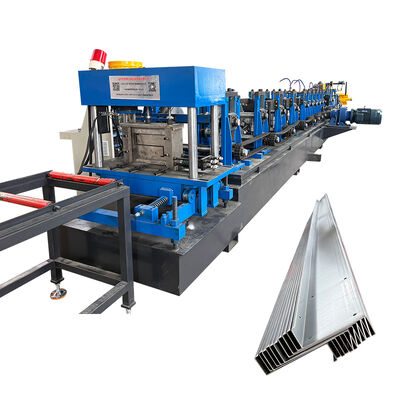

Volledige automatische productielijn Vinnige verandering C tot Z rollenvormende machine met automatische stapler
Deze volledig geautomatiseerde productielijn is voorzien van een snel wisselende C tot Z rollen vormmachine met geïntegreerde automatische stapler,met een vermogen van meer dan 50 W,.
Belangrijkste specificaties
- Geschikt materiaal: bandstaal
- Werkingssnelheid: 8-10 m/min (exclusief punteren en snijden)
- Hoofdmotorvermogen: 11,5 kW met cycloïdale reducer
- Vermogen van het hydraulische station: 7,5 kW
- Elektrisch besturingssysteem: PLC-besturingssysteem met beroemd merk
- Materiaaldikte: 1-3 mm
- De diameter van de as: 80 mm
- Rollerstations: 12 stations
- Materiaal uitbreidingsas: 200-600 mm
- Afmetingen: 11×1,3×1,35 meter
- Rijmodus: ketentransmissie
- Elektrische spanning: 380V 3-fase 50HZ of op verzoek van de klant
- Rolstof: hoogwaardig 45# gesmeed staal met afzuigbehandeling
- Snijmateriaal: CR12-vormstaal met blusbehandeling
- Continu bedrijf: 24 uur
- Verplichte werknemers: 1-2 werknemers
Technische parameters
| Parameter |
Specificatie |
| Productnaam |
Snel wisselen van C naar Z rollenvormende machine |
| Profiel |
C-vorm, Z-vorm, U-vorm |
| Materiaaltype |
met een breedte van niet meer dan 50 mm |
| Dikte |
1.5-3.0 mm |
| Geef toe aan stress |
Q235-345 Mpa |
| Max. vormsnelheid |
10-15 m/min |
| Materiaal van de rol |
Lagers van staal GCr15 |
| Roller aangedreven type |
Ketentransmissie |
| Controller |
PLC's |
| Operatie |
Touchscreen en knop |
| Druk van het hydraulische systeem |
20 Mpa |
| Hoofdmotorvermogen |
18.5-22 KW |
| Motorvermogen van het hydraulisch station |
5.5 kW |
| Afmetingen (L × W × H) |
Ongeveer 10000 × 1000 × 1500 mm |
| Gewicht |
Ongeveer 10000 kg |
Hoofd technische configuratie
| Component |
Specificatie |
| Configuraties |
Handmatige ontroller, geleidingsplatform, 9 schacht strip leveler, hoofdmachine van rollenvorming, hydraulische motor, pre-punching apparaat, pre-snij apparaat, hydraulische station, PLC-besturing, ondersteunende tafel |
| Controlesysteem |
PLC-omvormer encoder touchscreen |
| Hoofdframe |
400 mm H-straal |
| Totaal vermogen |
22 kw |
| Stroomvoorziening |
380V, 3-fase, 50Hz |
| Snelheid van vorming |
12-24 m/min |
| Rolstation |
18 standen |
| Decoilercapaciteit |
3.5 ton |
| Rollerdiameter |
80 mm |
| Effectieve breedte |
80-300 mm |
| Voedingsdikte |
1.5-3.0 mm |
| Dikte van de achterplaat |
20 mm |
| Snijmachine standaard |
GCr12 |
| Rollerstandaard |
Gcr15# |
| Algemene grootte |
Ongeveer 8500 × 1000 × 1400 mm |
| Totaal gewicht |
Ongeveer 10T. |
| Aanpassing |
Volgens de eisen van de klant |
Opmerking: Alle technische parameters kunnen worden gewijzigd naargelang de behoeften van de gebruiker en worden uitsluitend ter referentie verstrekt.
Specificaties van het onderdeel
Handmatige ontrolmachine
Maximale capaciteit: 5 T

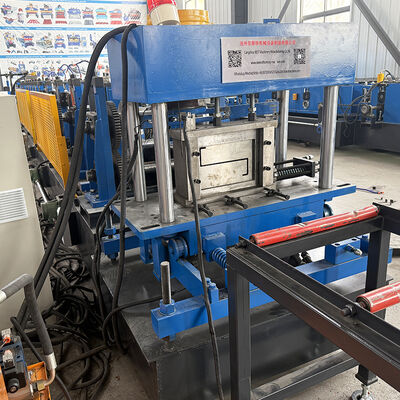

Voorsnijapparaat en voorpersenapparaat
Hydraulische aandrijving met PLC-computergestuurde vaste-lengte die-snijden
- Tolerantie voor de snijlengte: ±2 mm
- Materiaal: GCr12 met blusbehandeling 60-62°C
Hydraulisch systeem
Inclusief elektromotor, hydraulische tank, hydraulische oliepomp en elektromagnetische klep
Vermogen: 22 kW
Controlesysteem
PLC-besturingssysteem met kleuren touchscreen voor instelbare doellange
Gecomputeerde modus: automatisch of handmatig
Encoder
Lange teller met pulsmodulatie

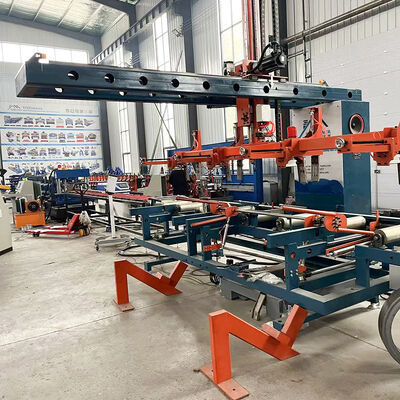

Eenvoudige stapel
Gebruikt voor het laden van de gevormde plaat
Vaak gestelde vragen
Q1: Bent u fabrikant of handelsonderneming?
A1: Wij zijn fabrikant
Q2: Heeft u buitenlandse ingenieurs?
A2: Ja, we leveren niet alleen buitenlandse ingenieurs, maar bieden ook technische opleiding.
Q3: Biedt u op maat gemaakte oplossingen?
A3: Natuurlijk, we kunnen de apparatuur ontwerpen volgens uw verzoek.
Q4: Hoe doet uw fabriek met betrekking tot kwaliteitscontrole?
A4: Er is geen tolerantie met betrekking tot kwaliteitscontrole. Kwaliteitscontrole voldoet aan ISO 9001. Elke machine moet testen voordat het voor verzending is verpakt.
V5: Hoe kan ik u vertrouwen dat de machines vóór verzending de tests hebben doorstaan?
A5: 1) We nemen de test video voor uw referentie
2) We verwelkomen u ons te bezoeken en test machine door uzelf in onze fabriek.
Q6: Heeft u naverkoopondersteuning?
A6: Ja, wij adviseren u graag en wij hebben ook bekwame technici die voor u kunnen installeren of onderhouden.
V7: Kan ik uw fabriek bezoeken om machines ter plaatse te controleren? Wat moet ik meenemen als ik uw fabriek bezoek?
A7: Wij zijn fabrikant en wij verwelkomen klanten die onze fabriek bezoeken. Voor speciaal productontwerp en -ontwikkeling verzoeken wij u een stuk testmateriaal mee te nemen om op onze machines ter plaatse te testen.
V8: Wat zijn uw betalingsvoorwaarden en levertijd?
A8: Wij geven de voorkeur aan 30% als de aanbetaling door T/T, 70% saldo betaling door T/T nadat u de machine goed inspecteert en vóór levering. Of onherroepelijke LC op zicht is aanvaardbaar.We regelen de productie.De levertijd is ongeveer 60-70 dagen.
