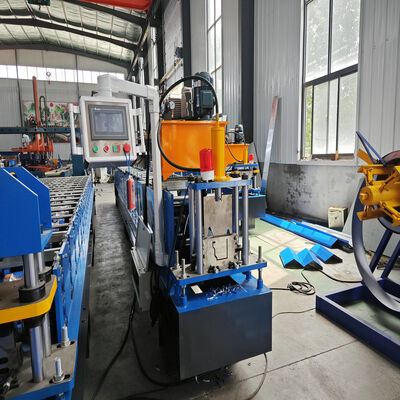

Hydraulische snijmachine met staalprofiel K

Hydraulisch snijtype Staalprofiel K Goot die rolvormmachine maakt

•


• TECHNISCHE PARAMETERS

  Specificaties van gootrolvormmachine

  Naadloze gootmachine	Item	Aangeboden specificatie
  	Belangrijkste vormmachine	5K,6K,7K, HALFVORMIGE 3”/4”/5”/6”
  		(Elke machine heeft één maat en configuratie)
  	Materiaal breedte	Afhankelijk van profiel
  	Rolsnelheid	0-10 m/min (exclusief snijtijd)
  	Materiaal dikte	0,3-0,8 mm G250mpa
  	Aandrijfsysteem	•Urethaan aandrijfrollen boven en onder voor een soepele, gelijkmatige, niet-draaiende aandrijving
  	Un-coiler	Handmatige decoiler van 3 ton (ingebouwd in de machine)
  	Rolstations	11 stations
  	Rolmateriaal	45# smeedstaal, bedekt met chroom, bedekt met rubber
  	Asmateriaal en DIA	¢50 mm, materiaal is 45# gesmeed staal
  	Hoofdmotorvermogen	3,0 kW

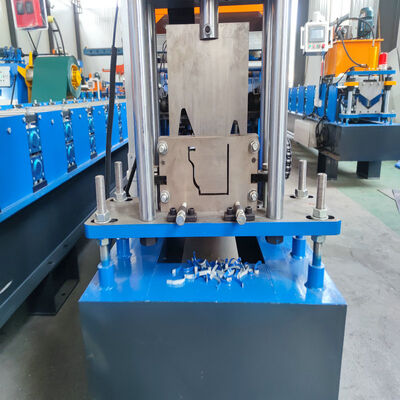

  	Afsluitmechanisme (alternatief)	•Handbediende schaar met ingebouwde schaar
  		•crimper of afkortzaag
  	Tolerantie	±1,5 mm/3M
  	Elektrische bron	220V/380V, 50HZ, 3 fasen
  		Kan ook voldoen aan de eisen van de klant
  	Manier van rijden	Enkele ketting van 1 inch

  1. Beschrijving

  1. De structuur is eenvoudig en het uiterlijk van de gootmachine is prachtig.

  2. De gootrolvormmachine neemt de vorm-staalstructuur aan en verwerkt deze als geheel na het lassen. Het heeft

  het vermogen van sterke belasting en stabiele werking bij het gebruik van de machine.

  3. Alle componenten van de machine zijn van een merkbekende onderneming, zodat ze de normale werking van de machine zeer effectief garanderen.

  4. De apparatuur is zeer eenvoudig te installeren en geschikt voor productie in de fabriek.

  5. De machine heeft kenmerken van laag geluidsniveau en hoog rendement.

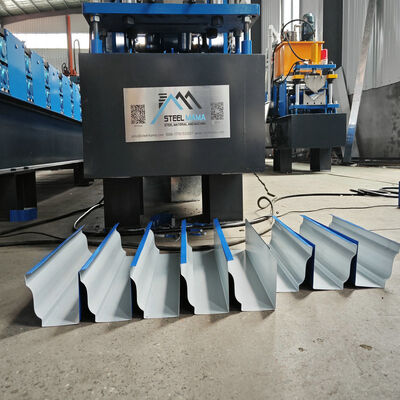

  2. Gootschets












  4. Hydraulisch snijtype Staalprofiel K Goot die rolvormmachine maakt Technische details

  Machinespecificaties
  Gewicht	Ongeveer 7000 kg
  Maat	Ongeveer 12 m x 1,1 mx 1,2 m (lengte x breedte x hoogte)
  Kleur	Hoofdkleur: blauw
  	Waarschuwingskleur: geel
  Geschikte grondstof
  Materiaal	PPGI- en PPGL-spoelen, koper
  Dikte	0,5-0,7 mm
  Rolbreedte	610 mm
  Opbrengststerkte	235 MPa
  Belangrijkste technische parameters
  Diameter van de vormrollenschachten	55 mm
  Aantal walsstations	25 rijen
  Rolvormsnelheid	Ongeveer 20 m/min
  Materiaal van vormrollen	Nr.45 staal, gecoat met verchroomde behandeling
  Snijmateriaal	CR12-vormstaal, met gebluste behandeling
  Besturingssysteem	PLC en omvormer
  Vereiste elektrische stroom	Hoofdmotorvermogen: 5,5 kW
  	Motorvermogen hydraulische eenheid: 5,5 kW
  Elektrische spanning	Volgens de eis van de klant

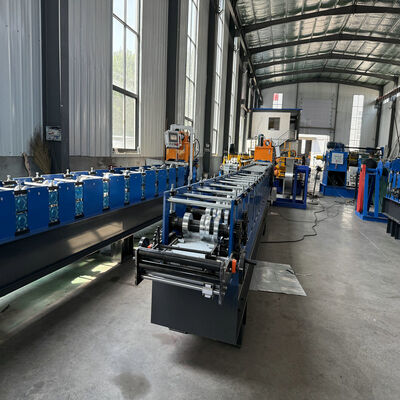

  5. Hydraulisch snijtype Stalen profiel K Goot die rolvormmachine maakt Hoofdcomponenten

  Nee	Naam		Hoeveelheid	Opmerkingen
  1	Decoiler		1set	Tot klant
  2	Hoofdmachine	Voorsnijapparaat	1set	Tot klant
  		Voedingsapparaat	1set
  		Rolvormsysteem	1set
  		Nasnijapparaat	1set
  		Hydraulisch systeem	1set
  3	Elektrisch controlesysteem		1set
  4	Supporter/automatische stapelaar		1set	Tot klant
