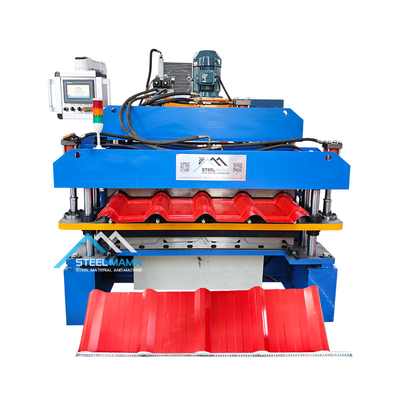

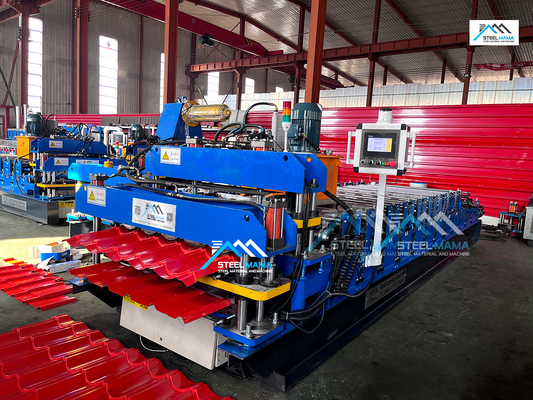

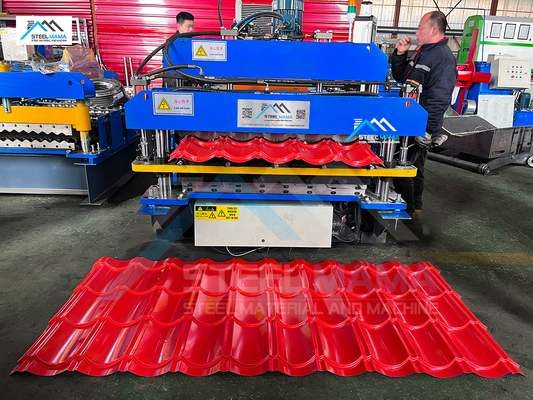

PLC-gecontroleerde dubbelprofiel dakplaat rollen vormen machine voor de productie
Verschillende dakpaneelvormende machines kunnen verschillende vormen van stalen dakwandplaten produceren volgens de profielteksten en -vereisten van de opdrachtgever.wandplaten zijn nieuwe bouwmaterialen met verschillende diktes en kleurenDe eindproducten worden gebruikt als dak en muren van sportscholen, luchthavens, theaters, fabrieken, magazijnen, garages, tentoonstellingscentra, enz.
Hoofdparameter
| Naam |
Model/naam |
Hoeveelheid |
Technische beschrijving |
| 1. Decoiler systeem |
Automatische ontwaaier van het armtype (met ultrasone besturing) |
1 set |
Armtype, hydraulisch uitbreidend, elektrische motor die het vel actief loslaat, met spoelkar en drukarm. |
| 2. Hoofdvorming systeem |
Voorscheerapparaat |
1 set |
1.Rollermateriaal:staal nr. 45 met een hardchroomverf op het oppervlak.
2Materiaal van de rolwals: Nee.45
3. Roller binnenste dragende structuur type: geleidingskolom
4.Cykloïdale speldversnellingsmotor met snelheidsreducer, achter- en voorrollers aangedreven door keten, deel van de bovenste en onderste rollers aangedreven door versnellingen
5.Snijbladmateriaal Cr12 blusbehandeling
6.Het strijkijkpuntmateriaal is van staal nr. 45 met nitridebehandeling.
|
| Voedingsgids |
1 set |
| Filmbedekkingsinrichting |
1 set |
| Rollenvormsysteem |
1 set |
| Druksysteem |
2 set |
| Na-snijapparaat |
1 set |
| Volledige veiligheidsdekking |
1 set |
| 3. Output systeem |
Ondersteuningstabel |
2 set |
met een breedte van niet meer dan 50 mm |
| 4. Hydraulisch systeem |
1 set |
Gescheiden hydraulische stations voor de hoofdmachine en de ontwaaier. |
| 5Elektrisch besturingssysteem |
1 set |
1. PLC-besturing, encoder automatisch snijden in lengte
2Operatiestadium: touchscreen + knop
3. wisselstroomfrequentie voor het instellen van de snelheid
|
Gedetailleerde informatie
Decoiler
5T handmatige ontroller
kenmerken: mandrel en kelder zijn de twee componenten van de ontroller, de mandrel wordt door mechanisch apparaat handmatig uitgerekt, nadat de spoel aan de mandrel is bevestigd,Dan zet je de spoel terug met mandrel samen naar de kelder.
Vermogen: geen;
Vermogen van het openen en sluiten van segmenten: Mechanisch;
Vermogen van het segment om te draaien: trek door vormgevend systeem;
Aantal segmenten: 4 stuks;
Het bereik van de segmentuitbreiding: 460 ~ 520 mm;
Hoogte van het midden van de mandrel: 0,65 m;
Voersnelheid: afhankelijk van de snelheid van de rollenvormende machine;

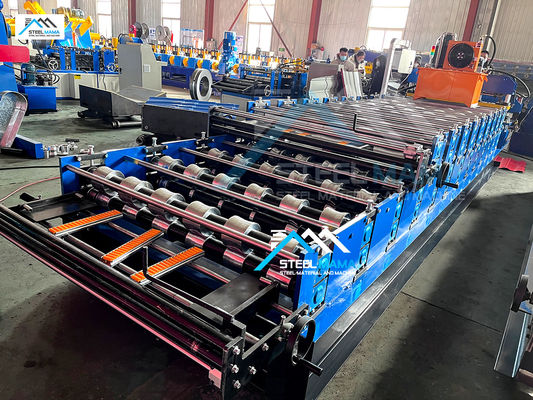

rollenvormende machine
Rollers: ontworpen door senior ingenieurs met behulp van Auto-cad-software, vervaardigd met 45# hoogwaardig staal door CNC-gereedschapsmachines en bekleed met hardchroom;
Schacht: vervaardigd met hoogwaardig staal van 45 °C door middel van CNC-machines;
Steunframe: stalen wandplaat om de lagerbasis van het vormstation te begeleiden;
Aantal rolstations: tot 18 groepen
Materiaal voor rollen: hoogwaardig 45# staal gepolijst en bekleed met chroom HRC55-60°
Materiaal voor de as: hoogwaardig 45# staal gepolijst en gecoat met chroom HRC55-60°
Diameter van de as: 70 mm
Dikte van het raampaneel:14 mm
Onderstel: 36# staal met H-sectie
Snijapparaat
Functie: het snijden wordt gecontroleerd door PLC. De hoofdmachine stopt automatisch en het snijden vindt plaats. Na het snijden start de hoofdmachine automatisch.
stroomvoorziening: hydraulisch station;
Frame: lasstaalframe;
schakelaar: niet-contactfoto-elektrische schakelaar;
Snijding na vorming: het plaatje na de rollenvorming tot de vereiste lengte snijden;
Lange meting: automatische lengte meting.
Hydraulisch systeem
Hydraulisch station
Na het vullen van de hydraulische olie in de hydraulische olietank, stuurt de pomp de snijmachine om met het snijwerk te beginnen.
Het systeem omvat een set hydraulische tank, een set hydraulische oliepomp, twee hydraulische buizen en twee sets elektromagnetische kleppen.
Geadopteerde top merk hydraulische systeem componenten om de stabiliteit en levensduur te garanderen, het voorkomen van lekken.
De eerste stroom wordt via een gesloten olietank aan de cuter geleverd.
Elektrisch besturingssysteem
Automatische lengtemeting: één gereedschap voor het meten van de lengte dat licht op het oppervlak van het stalen plaatje wordt geperst;de tol zal rollen met de bewegende snelheid van het stalen plaat en dan gevoel om de lengte te meten; de onnauwkeurigheid van de lengte kan gemakkelijk worden aangepast.
Automatische kwantiteitsmeting;
PLC wordt gebruikt om de lengte en de hoeveelheid te regelen.
Besturingspaneel: knopschakelaar, LED-displaylengte en hoeveelheid;
Eenheid van lengte: millimeter;
motoroverschrijdende belasting, systeemoverschrijdende stroom, kortsluitingsbescherming;
Totale lengte en totale geproduceerde hoeveelheid weergeven.
Processtroom
