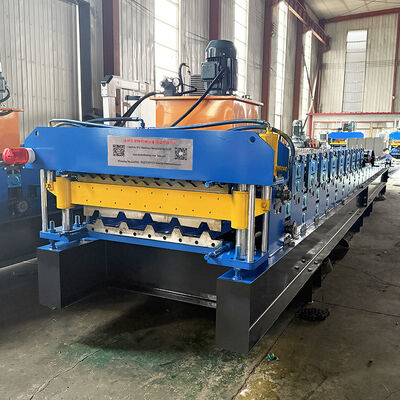

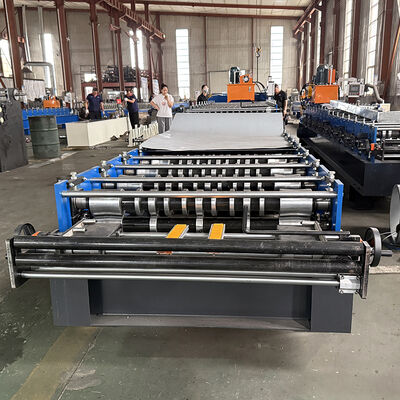

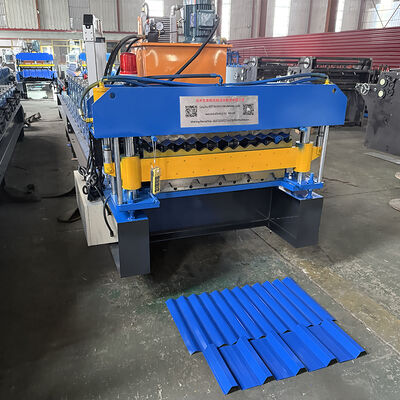

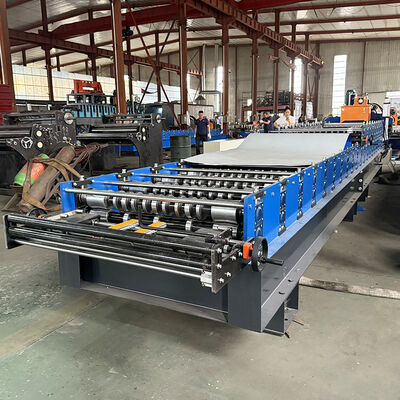

Zuid-Afrika&Zimbabwe Populaire staalprofiel hoge rib&Gorelvormige dubbele laag dakplaat rolvormende machine

5T handmatige ontspanner

Kenmerken: De spantang en de basis zijn de twee componenten van de ontspanner, de spantang wordt handmatig gekrompen en uitgerekt door een mechanisch apparaat, na het bevestigen van de spoel aan de spantang, plaats de spoel met de spantang terug naar de basis.

Vermogen: Geen;

Vermogen van het openen en sluiten van segmenten: Mechanisch;

Vermogen van rotatie van segment: Trekken door vormsysteem;

Aantal segmenten: 4 stuks;

Bereik van segmentuitbreiding: 460 ~ 520 mm;

Hoogte van het midden van de spantang: 0,65 m;

Voersnelheid: afhankelijk van de snelheid van de rolvormmachine;

Rollers: Ontworpen door senior ingenieurs met Auto-cad software, vervaardigd met 45# hoogwaardig staal door CNC-werktuigmachines en gecoat met hard chroom;

As: Vervaardigd met 45# hoogwaardig staal door CNC-werktuigmachines;

Ondersteuningsframe: stalen wandplaat om de lagerbasis van het vormstation te geleiden;

Aantal rolstations: tot 18 groepen
Materiaal voor rollers: hoogwaardig 45# staal gepolijst en gecoat met chroom HRC55-60°
Materiaal voor as: hoogwaardig 45# staal gepolijst en gecoat met chroom HRC55-60°

Diameter van as: 70 mm

Dikte van framepaneel: 14 mm

Onderframe: 36# H-profiel staal

Functie: snijactie wordt geregeld door PLC. De hoofd machine stopt automatisch en het snijden vindt plaats. Na het snijden start de hoofd machine automatisch.

Voeding: hydraulisch station;

Frame: gelast stalen frame;

Eindschakelaar: contactloze foto-elektrische schakelaar;

Snijden na vorming: snijd het plaatstaal na rolvorming op de vereiste lengte;

Lengtemeting: automatische lengtemeting.

Hydraulisch station

Het wordt geregeld door een tandwieloliepomp. Na het vullen van de hydraulische olie in de hydraulische olietank, drijft de pomp de snijmachine aan om de snijtaak te beginnen.

Bijpassende apparatuur: Het systeem omvat een set hydraulische tank, een set hydraulische oliepomp, twee hydraulische leidingen en twee sets elektromagnetische kleppen.

Gebruikt hydraulische systeemcomponenten van topmerken om de stabiliteit en levensduur te garanderen, lekkage te voorkomen.

Levert de initiële kracht aan de snijder via een gesloten olietank. Het is uitgeschakeld zonder te snijden, wat stroom kan besparen.

Automatische lengtemeting: een meetinstrument voor lengte dat licht op het oppervlak van het stalen plaat wordt gedrukt; het gereedschap rolt mee met de bewegingssnelheid van het stalen plaat en detecteert vervolgens om de lengte te meten; lengte-onjuistheden kunnen gemakkelijk worden gecorrigeerd.

Automatische hoeveelheidsmeting;

PLC wordt gebruikt om lengte & hoeveelheid te regelen. De machine snijdt automatisch op lengte en stopt wanneer de vereiste hoeveelheid is bereikt;

Bedieningspaneel: Knop-type schakelaar, LED-display lengte en hoeveelheid;

Eenheid van lengte: millimeter;

Motor overbelasting, systeem overstroom, kortsluiting beschermingsfunctie;

Weergave totale lengte en totale geproduceerde hoeveelheid.
