Hoge ribbedakplaat dubbele laag rolvormende machine automatisch

                                Populaire Metal TR4 Roof Wall Panel Sheet Roll Forming Machine Line

Hier volgt een gedetailleerd technisch document en een machineconfiguratie voor een **Double Layer Roof Sheet Roll Forming Machine**, inclusief een tabel ter verduidelijking:

---

Technische specificaties van de dubbele dakplaat rollenvormende machine**

1. Algemeen overzicht**

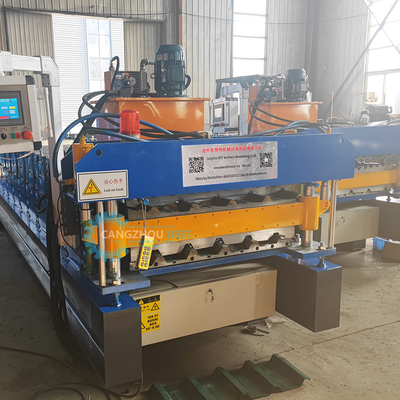

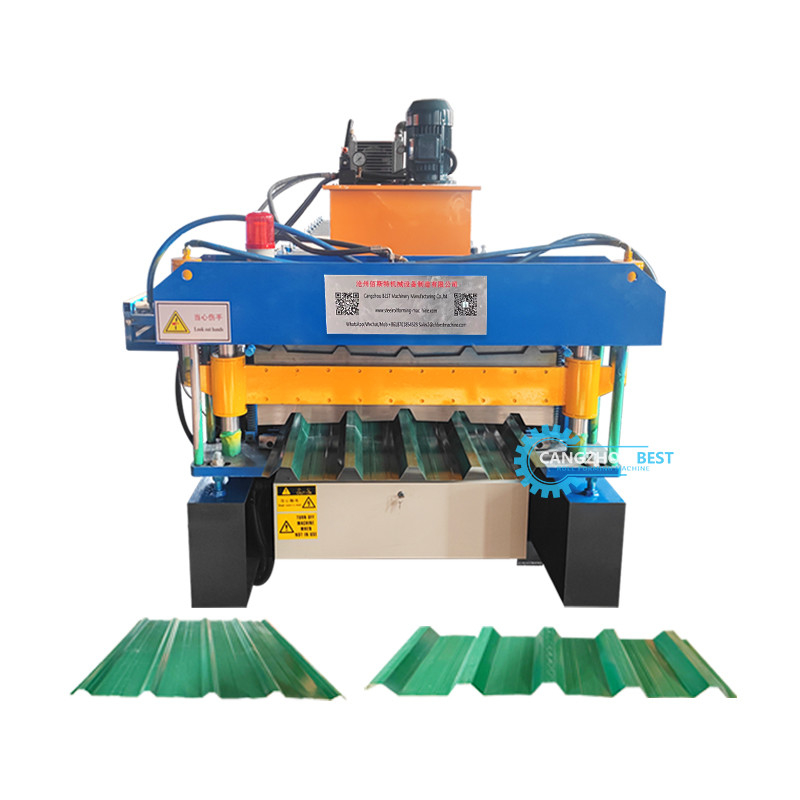

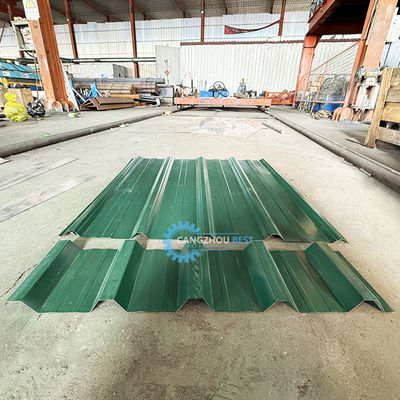

De Double Layer Roof Sheet Roll Forming Machine** is ontworpen voor de productie van hoogwaardige double-layer dakplaten, die gewoonlijk worden gebruikt voor thermische isolatie, geluidsisolatie,en composietconstructiesDe machine is in staat om twee lagen materiaal (bijv. metaal en PVC) gelijktijdig te vormen tot één duurzaam dakplaat.

2. Belangrijkste technische specificaties**

Parameters, specificaties.
Een machinemodel. Een DLRF-850.
Materiaalcompatibiliteit. Basislaag: gegalvaniseerd staal, aluminium, voorgeverfd staal.
De bovenste laag: PVC, aluminium of een extra metalen laag.
De spiraalbreedte is 800×1250 mm.
Productiesnelheid: 825 m/min (aanpasbaar via VFD)
De stations worden gevormd. 18-24 stations (afhankelijk van de complexiteit van het profiel).
Hoogkoolstofchroomstaal (GCr15) gehard tot HRC 5862
De diameter van de as is 60 mm.
Een hydraulisch of pneumatisch scheerapparaat.
Koppellengte 12 meter (programmabel via PLC)
Snijnauwkeurigheid ± 1 mm.
15 22 kW wisselstroommotor met VFD.
De versnellingsbak heeft een reductieversneller.
PLC (Siemens/Omron/Mitsubishi) met 10-inch HMI touchscreen.
Een dubbele gemotoriseerde ontkoeler met uitbreidbare mandrel.
De snelheid van de transportband is 3 15 m/min.
Een stroomtoevoer van 380V, 50Hz, 3-fase.
De afmetingen van de machine. ~12 m (L) × 2,2 m (W) × 1,8 m (H).
812 ton.

3. Configuratie van de machine**

Een component. Een beschrijving.
Een dubbel gemotoriseerde ontkoeler met pneumatische rem voor spanningsregeling.

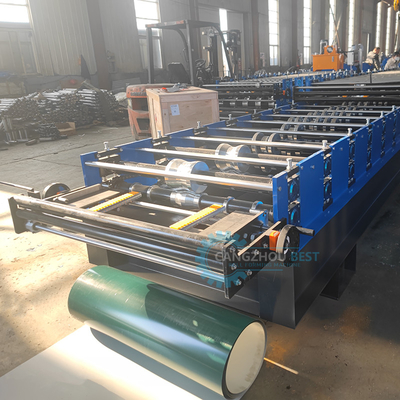

Een rolvormende mainframe met 18 tot 24 sets rollen, een verstelbare rolversperring voor een snelle profielverandering.
Een 5,5 kW hydraulische krachtbron voor snijden en persen.
Servo-aangedreven scheermachine met carbidelemmen.
Een bandconveyor met instelbare snelheid.
CE-gecertificeerde componenten met overbelastingbescherming, IP54-gehecht.
** Veiligheidsfuncties ** ** Noodstopknoppen, veiligheidsbewakers, lichtgordijnen (optioneel)

4. Aanvullende opties**

Een optie. Een beschrijving.
Lubrificatiesysteem Automatische oliesproei voor rollers
Profielopslag. Voorgeprogrammeerde profielen voor gebruikelijke dubbellaag ontwerpen.
Een beschermende laag voor voorgeschilderde spoelen.
Een automatisch systeem voor het stapelen van bladen.
Een luchtcompressor. Een pneumatisch hulpsysteem voor extra functies.

5. Afmetingen en vermogenseisen**

Parameter Waarde
De machine lengte is 12 meter.
De breedte van de machine is 2,2 meter.
De machine heeft een hoogte van 1,8 meter.
Een stroomtoevoer van 380V, 50Hz, 3-fase.
Gewicht: 812 ton.

6. Kenmerken en voordelen**
- **Hoge efficiëntie**: Simultane tweelaags vormen voor een hogere productiviteit.
- **Precisiecontrole**: PLC en HMI voor nauwkeurige lengte-, snelheids- en profielcontrole.
- **Duurzaamheid**: Hoogwaardige materialen en geharde rollen zorgen voor een lange levensduur.
- **Flexibiliteit**: instelbaar voor verschillende profielen en materiaalcombinaties.
- **veiligheid**: voldoet aan de internationale veiligheidsnormen.

Laat het me weten als je verdere aanpassingen of aanvullende details nodig hebt!
