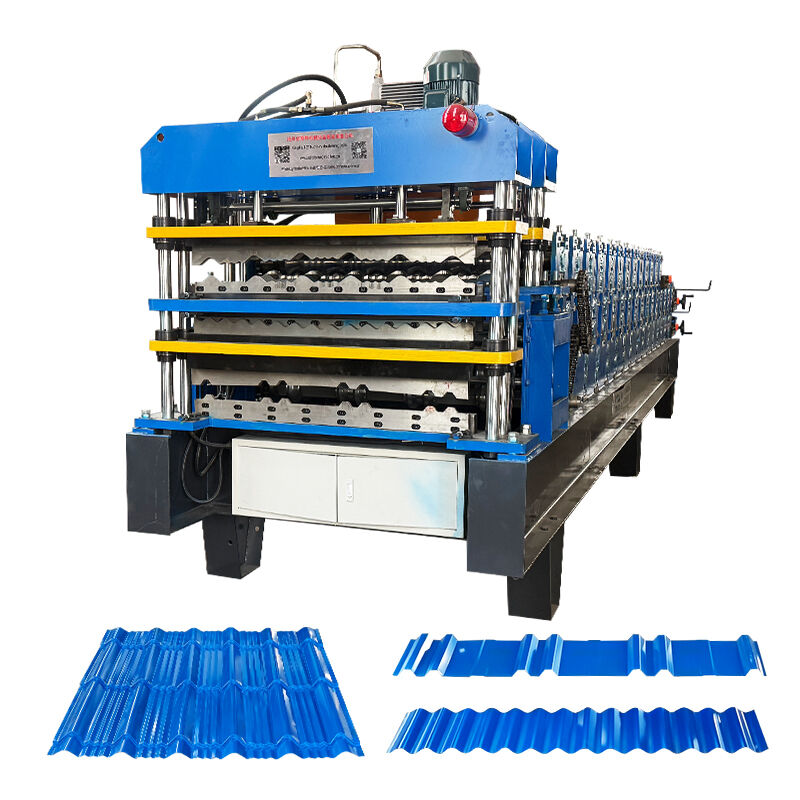

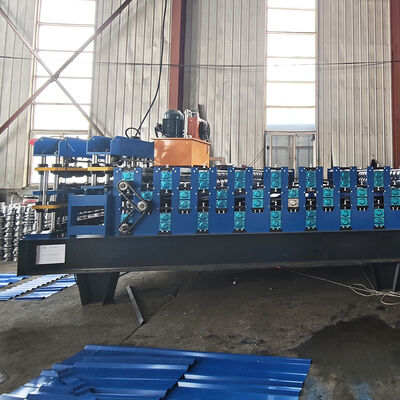

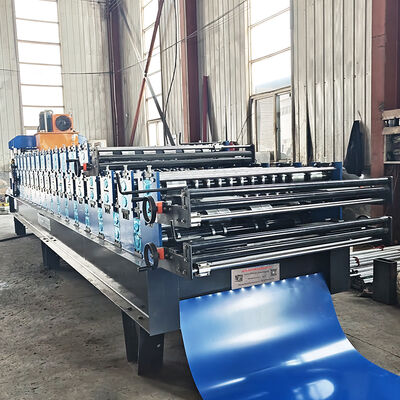

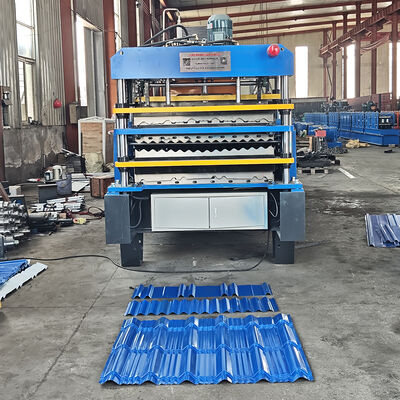

3-in-1 dubbeldeks en enkellaags geïntegreerde rolvormmachine

3-in-1 Dubbele Dek en Enkele Laag Geïntegreerde Rolvormmachine

Deze Kleurenstaalplaat Dubbellaags Dak- en Wandrolvormmachine combineert perfect twee verschillende modelmachines, dit kan ruimte besparen en is ook gemakkelijk te bedienen. De twee modellen worden gekozen op basis van de behoeften van de klant.

Kleurenstaalplaat Dubbellaags Dak- en Wandrolvormmachine bestaat uit een invoerplatform, kern van de hoofdmal, knipsmechanisme, hydraulische unit, computerbesturingskast, zeer nauwkeurige teller, enzovoort.

Gedetailleerde Informatie

Ontroller

5T handmatige ontroller

Kenmerken: De spant en de basis zijn de twee componenten van de ontroller, de spant krimpt en zet uit door een mechanisch apparaat handmatig, na het bevestigen van de spoel aan de spant, plaats dan de spoel met spant samen terug op de basis.

Vermogen: Geen;

Vermogen van het openen en sluiten van segmenten: Mechanisch;

Vermogen van rotatie van segment: Trekken door vormsysteem;

Aantal segmenten: 4 stuks;

Bereik van segmentexpansie: 460 ~ 520 mm;

Hoogte van het midden van de spant: 0,65 m;

Voersnelheid: afhankelijk van de snelheid van de rolvormmachine;

Rolvormmachine

Walsen: ontworpen door senior ingenieurs met Auto-cad software, vervaardigd met 45# hoogwaardig staal door CNC-werktuigmachines en gecoat met hard chroom;

As: vervaardigd met 45# hoogwaardig staal door CNC-werktuigmachines;

Ondersteuningsframe: stalen wandplaat om de basis van de vormstationlagers te geleiden;

NR. van rolstations: boven 18 groepen
Materiaal voor walsen: hoogwaardig 45# staal gepolijst en gecoat met chroom HRC55-60°
Materiaal voor as: hoogwaardig 45# staal gepolijst en gecoat met chroom HRC55-60°

Diameter van de as: 70 mm

Dikte van het framepaneel: 14 mm

Onderframe: 36# H-profiel staal

Snijapparaat

Functie: de snijactie wordt geregeld door PLC. De hoofd machine stopt automatisch en het snijden vindt plaats. Na het snijden start de hoofd machine automatisch.

Voeding: hydraulische unit;

Frame: gelast stalen frame;

Eindschakelaar: contactloze foto-elektrische schakelaar;

Snijden na vorming: snijdt het plaatwerk na rolvorming op de vereiste lengte;

Lengtemeting: automatische lengtemeting.

Hydraulisch systeem

Hydraulische unit

Het wordt geregeld door een tandwieloliepomp. Na het vullen van de hydraulische olie in de hydraulische olietank, drijft de pomp de snijmachine aan om de snijtaak te beginnen.

Bijpassende apparatuur: Het systeem omvat een set hydraulische tank, een set hydraulische oliepomp, twee hydraulische leidingen en twee sets elektromagnetische kleppen.

Gebruikt topmerk hydraulische systeemcomponenten om de stabiliteit en levensduur te garanderen, lekkage te voorkomen.

Levert de initiële kracht aan de snijder via een gesloten olietank. Het is uitgeschakeld zonder te snijden, wat stroom kan besparen.

Elektrisch besturingssysteem

Automatische lengtemeting: één eenheid gereedschap voor lengtemeting die licht op het oppervlak van het staalplaat wordt gedrukt; het gereedschap rolt mee met de bewegingssnelheid van het staalplaat en detecteert vervolgens om de lengte te meten; lengte-onjuistheden kunnen gemakkelijk worden gecorrigeerd.

Automatische hoeveelheidsmeting;

PLC wordt gebruikt om lengte & hoeveelheid te regelen. De machine snijdt automatisch op lengte en stopt wanneer de vereiste hoeveelheid is bereikt;

Bedieningspaneel: Knop-type schakelaar, LED-display lengte en hoeveelheid;

Eenheid van lengte: millimeter;

Motor Overbelasting, Systeem Overstroom, Kortsluiting Beschermingsfunctie;

Weergave totale lengte en totale geproduceerde hoeveelheid.

Waarom voor ons kiezen?

1. Wij zijn een professionele fabrikant, dus we kunnen een betere prijs en after-sales service en kortere levertijd bieden.

2. We hebben een sterke ontwerp- en technische vaardigheid, we kunnen ontwerpen en produceren volgens de eisen van de klant.

3. Onze fabriek is goedgekeurd met ISO 9001 certificaat.

4. We hebben veel ervaring met installatie en training in het buitenland.

5. We hebben onze machines met succes geëxporteerd naar meer dan 90 landen, we krijgen allemaal goede feedback.

6. Wij bieden een gratis garantie van twee jaar voor al onze artikelen.

7. OEM-merk.

Proces Stroom
